El control numérico por computadora describe una tecnología de fabricación que aplica software preprogramado para completar el mecanizado. El CNC es típico en diversos procesos de fabricación modernos, ya que ofrece velocidad, precisión y la capacidad de crear diseños complejos. Comprender el mecanizado de prototipos CNC reduce el error humano.
Además, puede ser una excelente opción para que las empresas refinen los prototipos antes de la fabricación a gran escala. Este artículo compara el CNC con las opciones tradicionales, cubre sus materiales, analiza los beneficios y explica el proceso de mecanizado.
La creación de prototipos CNC es un procedimiento que permite que el software de computadora controle máquinas para producir moldes a partir de diseños digitales. El proceso tiene varios beneficios sobre las opciones tradicionales, ya que ayuda a automatizar la conformación, perforación y corte del material. Por tanto, este procedimiento de creación de prototipos es más rápido y preciso.
En general, el proceso permite a los fabricantes probar diseños y garantizar resultados perfectos en la producción a gran escala. Minimiza la intervención humana para reducir los defectos del producto.
El proceso de control numérico por computadora comienza con el diseño asistido por computadora, que proporciona el modelo para mecanizar el prototipo. El siguiente paso consiste en convertir el modelo CAD en un código G, lo que permite que la máquina CNC lea y produzca el prototipo. La máquina da forma, mueve y corta el material.
La máquina CNC generalmente da forma al objeto mediante fresado, perforación o corte para formar el producto final. El siguiente paso consiste en pulir, lijar y terminar el producto para cumplir con las especificaciones deseadas. Por tanto, el CNC garantiza la repetibilidad y la precisión.
La creación del modelo CAD marca el primer paso en el mecanizado CNC . Crea un archivo digital que presenta información sobre todas las tolerancias, geometrías y dimensiones. El diseño asistido por computadora permite a los diseñadores visualizar el objeto ampliamente en prototipos 3D.
Por lo tanto, pueden visualizar el modelo desde todos los ángulos para integrar características y medidas de diseño precisas como el plano maestro de la máquina CNC. El modelo CAD es fundamental para comprender el mecanizado de prototipos CNC y obtener excelentes resultados.
El siguiente paso sería convertir el modelo CAD en código G, proporcionando un lenguaje de mecanizado para controlar el proceso CNC. Este lenguaje de máquina indica movimientos, velocidades de corte y trayectorias de herramientas. En otras palabras, traduce el modelo CAD en varios pasos para crear prototipos precisos.
El código G es fundamental para ejecutar y comprender el mecanizado de prototipos CNC. Esta etapa requiere atención, ya que los errores de código pueden causar problemas y imprecisiones en las piezas.
El proceso de mecanizado CNC aplica las instrucciones del código G para eliminar material y dar forma al objeto. En otras palabras, perfora, fresa y talla el material según el camino preestablecido para lograr la forma final. A continuación, el objeto pasa por la etapa de acabado, sometiéndose a un tratamiento superficial y pulido para lograr su funcionalidad.
Las máquinas CNC utilizan varios tipos de prototipos según el material y la complejidad del diseño. En general, las máquinas CNC de 5 ejes proporcionan funciones avanzadas que permiten a la herramienta lograr diseños complejos moviéndose en múltiples direcciones. El enrutador CNC ayuda a cortar materiales blandos como plástico y madera.
Mientras tanto, los tornos CNC son aptos para piezas cilíndricas ya que giran para dar forma a objetos con sus herramientas de corte. Cada tipo de mecanizado CNC se adapta a diferentes especificaciones y diseños.
Comprender el mecanizado de prototipos CNC implica reconocer y aprovechar los beneficios clave de la tecnología. En general, los beneficios clave incluyen versatilidad, asequibilidad, eficiencia, velocidad y precisión del material. Aquí hay una explicación detallada de estas ventajas.
La creación de prototipos CNC implica una precisión excelente y produce hasta ±0,001 pulgadas de tolerancia estricta. Cuenta con control digital y automatización para garantizar un corte preciso y eliminar el error humano. El nivel de precisión es vital para entornos médicos, automotrices y aeroespaciales. Proporciona total seguridad, funcionalidad y coherencia.
Las máquinas CNC son más rápidas y efectivas para reducir el tiempo de carga que las opciones manuales. Por lo tanto, facilitan una respuesta más rápida con una supervisión mínima, ya que aplican el código G. La velocidad se adapta a los ciclos de desarrollo de productos para iteraciones rápidas.
El proceso ofrece una producción rentable para lotes pequeños. Por lo tanto, es una mejor opción que los métodos tradicionales como el moldeo por inyección, que se adaptan al uso a gran escala. El mecanizado CNC no requiere herramientas especializadas y se adapta a prototipos individuales y tiradas pequeñas. Reduce el desperdicio y los costos generales excesivos.
El mecanizado CNC se adapta a diversas opciones de materiales, como ABS, nailon, plástico, latón, acero y aluminio. También utiliza opciones avanzadas como fibra de carbono, compuestos y madera. Esta versatilidad del material permite flexibilidad, brindando diferentes opciones para que el producto final cumpla con numerosas configuraciones.

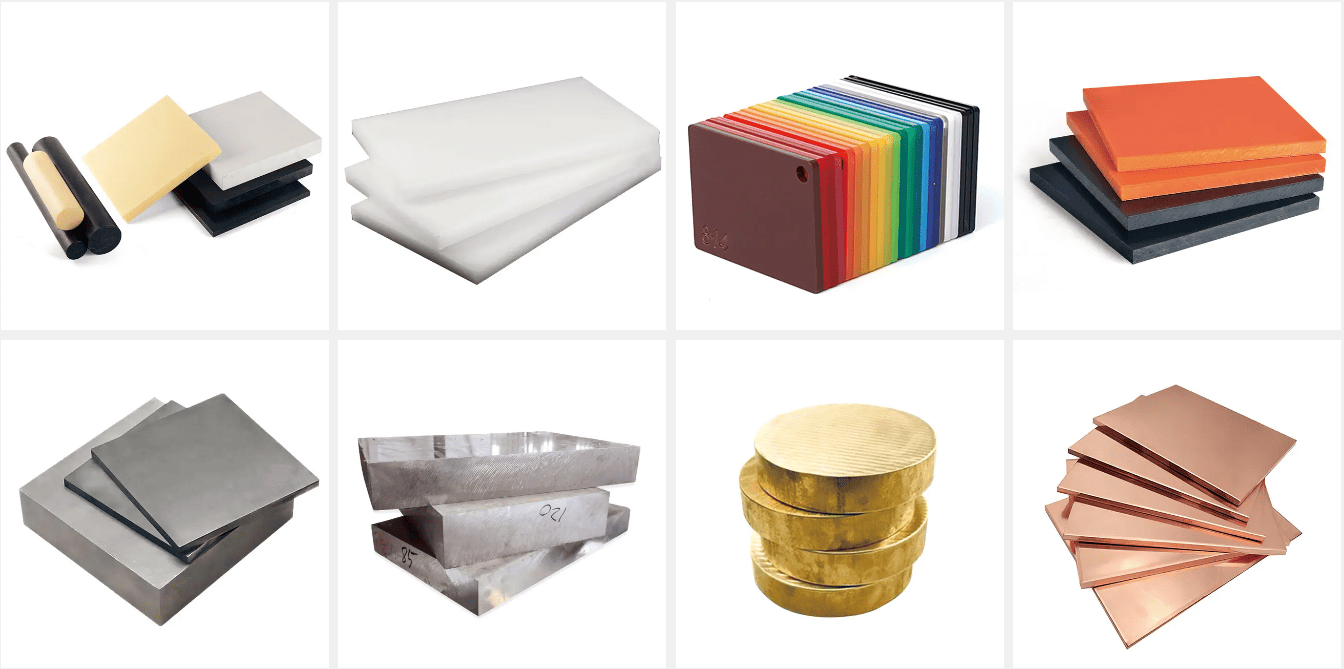

Debe identificar los materiales típicos para la creación de prototipos CNC para comprender el mecanizado de prototipos CNC. Los materiales comunes incluyen madera, compuestos, plásticos y metales. En general, cada material se adapta a aplicaciones específicas para lograr excelentes resultados.
Metales como el latón, el acero y el aluminio son habituales en el mecanizado ya que ofrecen versatilidad y durabilidad. El latón es resistente a la corrosión para adaptarse a piezas decorativas y accesorios electrónicos, mientras que el acero tiene la resistencia para adaptarse a componentes en usos desafiantes. En general, el aluminio es resistente a la corrosión y liviano, lo que se adapta a piezas de automóviles y aeroespaciales.
Los plásticos como el policarbonato, el ABS y el nailon ofrecen flexibilidad, lo que permite la creación de prototipos precisos y asequibilidad en dispositivos médicos y electrónicos. El policarbonato es transparente, resistente al calor y duradero, lo que proporciona una alta resistencia al impacto y claridad óptica. El ABS es resistente a los golpes y ligero.
Los compuestos como GFRP (polímero reforzado con fibra de vidrio) y CFRP (polímero reforzado con fibra de carbono) proporcionan una alta relación peso-resistencia. Sin embargo, exigen tecnologías CNC especializadas para gestionar sus propiedades únicas. El GFRP garantiza resistencia a la corrosión, mientras que el CFRP es rígido y liviano.
Generalmente, las maderas blandas como el pino son más ligeras y se adaptan a usos arquitectónicos, mientras que las maderas duras como el arce y el roble ofrecen durabilidad para prototipos decorativos. El mecanizado CNC con woos permite cortes complejos para productos de diseño de interiores.
Comparar el mecanizado CNC con las opciones tradicionales de creación de prototipos puede ayudarle a desbloquear más espacio para comprender el mecanizado de prototipos CNC. En general, el CNC se diferencia de otras opciones por la consistencia de la producción, la versatilidad del material, la velocidad y la precisión. Esta sección analiza en qué se diferencia la tecnología de las opciones tradicionales.
Este método de producción proporciona una precisión superior a las opciones tradicionales, ya que puede alcanzar hasta 0,001 pulgadas de tolerancia. Por lo tanto, el proceso puede ofrecer exactitud y precisión para producir productos con especificaciones exactas. El proceso guiado por computadora excluye el error humano de los métodos tradicionales que exigen trabajo manual.
El CNC es más rápido que los métodos tradicionales porque puede funcionar continuamente después de que el diseñador produce el código G. No requiere supervisión constante y la automatización acelera el procedimiento. Esta característica permite ciclos de iteración y entrega más rápidos, a diferencia de las opciones tradicionales que requieren mano de obra.
Este método de creación de prototipos se adapta a diversos materiales, incluidos madera, compuestos, plásticos y metales. Por tanto, tiene una ventaja de versatilidad sobre las opciones tradicionales que requieren materiales especializados. Puede cambiar entre materiales sin necesidad de cambiar de equipo.
El CNC puede producir piezas idénticas en proyectos a gran escala con una variación mínima. Por otro lado, los métodos tradicionales requieren habilidades manuales y pueden dar lugar a variaciones e inconsistencias en la calidad. Por tanto, garantiza fiabilidad y uniformidad.
En cualquier caso, el mecanizado CNC encuentra aplicaciones en diversos entornos, incluidos los de automoción, aeroespacial y dispositivos médicos. Puede ser una tecnología estratégica para diseñar productos con detalles intrincados y opciones de diseño complejas.
La creación de prototipos CNC se adapta a industrias como la médica, la aeroespacial y la automotriz. El campo médico lo utiliza en prótesis, implantes e instrumentos quirúrgicos, mientras que el sector aeroespacial se beneficia de su alta precisión y peso ligero para construir estructuras de aviones y palas. El sector automovilístico lo utiliza en piezas, engranajes y motores personalizados.
Los productos típicos de creación de prototipos CNC incluyen implantes médicos, reemplazos de cadera, piezas de aviones y componentes de vehículos. Estos productos requieren alta durabilidad y precisión para ofrecer prototipos eficientes para la seguridad.
SpaceX es un ejemplo notable, ya que utiliza mecanizado CNC para producir motores de cohetes con tolerancias exactas. El método también permite que los productos resistan entornos extremos. Otro ejemplo es Medtronic, un fabricante de dispositivos médicos que utiliza el proceso para crear prototipos de implantes complejos y herramientas quirúrgicas.
Al invertir y comprender el mecanizado de prototipos CNC, es fundamental dominar y optimizar los costos para obtener resultados excelentes. No obstante, el precio varía según factores como las opciones de acabado, las variaciones del tipo de máquina, la complejidad del diseño y la selección de materiales. La configuración de uso también determina el costo.
El material determina el coste del proceso de mecanizado CNC. Los materiales de primera calidad como la fibra de carbono y el titanio mejoran la dureza, mientras que los metales como el acero y el aluminio son rentables. El policarbonato puede resultar costoso, mientras que el plástico es más barato.
Las geometrías complejas y los diseños intrincados requieren altas tolerancias, lo que aumenta los costos de producción. Producir prototipos más detallados lleva más tiempo, lo que aumenta el funcionamiento de la máquina y los costes laborales. Reduzca la complejidad del diseño para ahorrar costos.
Los costos de mecanizado CNC varían según la elección del eje. Las máquinas de 3 ejes son menos costosas y más sencillas de utilizar que las máquinas de 5 ejes. En cualquier caso, las máquinas CNC de 5 ejes se adaptan a diseños complejos con menos pasos. Sin embargo, debe conocer la configuración y el tipo.
Los procedimientos posteriores a la creación de prototipos, como el recubrimiento en polvo, el pulido y el anodizado, aumentan los costos del proyecto. Estos acabados son típicos de productos con funciones, durabilidad y requisitos estéticos específicos y requieren recursos y tiempo adicionales.
Debe dominar las consideraciones de diseño, los ángulos de salida, la accesibilidad de las herramientas, el material y las geometrías para optimizar sus resultados en la comprensión del mecanizado de prototipos CNC.
Simplificar su modelo CAD para reducir los costos y el tiempo de mecanizado es fundamental. Esta tecnología le permitirá evitar complejidades adicionales como cavidades profundas y formas intrincadas que requieren múltiples configuraciones y herramientas especializadas. Asegúrese de que los diseños sean simples y limpios para lograr velocidad.
Debe especificar tolerancias para optimizar el mecanizado CNC con detalles necesarios y realistas. Las tolerancias estrictas pueden aumentar los costes y el tiempo de producción, ya que deben alcanzar una precisión perfecta. Reducir la tolerancia en áreas no críticas para simplificar las tareas.
Considere la maquinabilidad, fragilidad y dureza del material, ya que las limitaciones del material dificultan el mecanizado CNC. Materiales como el aluminio cuestan menos a las máquinas que los compuestos y los metales, por lo que es necesario optimizar la elección del material.
Puede reducir múltiples cambios de herramientas y evitar colisiones de los productos con sus piezas accesibles y con el espacio adecuado. Su diseño debe garantizar un acceso adecuado a las herramientas con canales estrechos y cavidades profundas para facilitar el corte.
Los ángulos de salida pueden ayudar a simplificar el proceso de mecanizado de materiales específicos. En otras palabras, las ligeras conicidades de 1 a 3° ayudan a facilitar el proceso de extracción de piezas CNC, lo que garantiza un excelente acabado superficial en paredes verticales.
La consideración del diseño es fundamental para la creación de prototipos CNC eficaces. De este modo, se evitan geometrías innecesarias y complejidades de diseño para equilibrar costes y precisión. Sobre todo, asegúrese de que las tolerancias sean realistas y reduzca los costes.
Los altos costos de producción de productos complejos dificultan la creación de prototipos CNC. En términos simples, las geometrías complejas exigen herramientas especializadas y tiempos de producción más largos, lo que aumenta los costos de mano de obra y materiales. Las características detalladas también aumentan los costos.
Materiales como los compuestos quebradizos y la cerámica restringen el mecanizado CNC porque son difíciles de procesar. Además, las piezas grandes exigen máquinas costosas y sobredimensionadas. En general, el proceso necesita más maquinabilidad y tamaño de máquina.
Los problemas comunes que obstaculizan el mecanizado CNC incluyen deformación del material, imprecisiones dimensionales y desgaste de las herramientas. Puede reducir los desafíos del CNC optimizando la capacidad de fabricación del diseño, seleccionando las herramientas adecuadas y brindando servicio regular a la máquina. Combatir estos desafíos le ayudará a minimizar la revisión y garantizar resultados excelentes.
La creación de prototipos CNC ayuda a la industria automotriz a producir piezas de precisión, como prototipos personalizados, piezas de transmisión y bloques de motor. Esta tecnología generalmente permite pruebas rápidas de vehículos e iteraciones de diseño para cumplir con tolerancias estrictas. Es una tecnología valiosa para nuevos modelos de automóviles, ya que puede producir piezas complejas.
El nicho aeroespacial puede utilizar el mecanizado CNC para diseños complejos en aeronaves, como sistemas de navegación, piezas estructurales y álabes de turbinas. También puede ser una opción precisa para materiales como el aluminio y el titanio, cumpliendo con estrictas necesidades regulatorias.
El mecanizado CNC puede fabricar eficazmente componentes precisos como implantes, prótesis y herramientas quirúrgicas. También puede funcionar con opciones biocompatibles como acero inoxidable y titanio para cumplir con estándares médicos de alta calidad. Lo más importante es que permite realizar pruebas y refinamientos detallados para mejorar la funcionalidad.
La industria militar y de defensa puede beneficiarse del mecanizado CNC al producir piezas complejas para sistemas de comunicación, vehículos y armas. En otras palabras, ayuda a cumplir con los estándares de desempeño y las necesidades de durabilidad. Puede manejar materiales avanzados como aleaciones para piezas de misión crítica.
El mecanizado CNC puede ser una tecnología productiva para la fabricación moderna con alta versatilidad, eficiencia y precisión en diversos sectores. Es un factor fundamental en la innovación en entornos militares, médicos, aeroespaciales y automotrices.
La tecnología promete más avances para producir diseños complejos en otros nichos. Por tanto, comprender el mecanizado de prototipos CNC puede ser una excelente inversión.
