¿Alguna vez una pieza mecanizada por CNC superó el presupuesto, se retrasó o simplemente estuvo mal? Es la pesadilla de un diseñador, una pesadilla que el Diseño para la Fabricación (DFM) puede evitar. Cuando se trata de mecanizado CNC , DFM es su modelo para crear piezas que sean más fáciles, rápidas y económicas de producir sin sacrificar la calidad. Si piensa como un maquinista desde el principio, podrá evitar costosos rediseños y realizar su proyecto correctamente a la primera.
Esta guía profundiza en las pautas de DFM para el mecanizado CNC y ofrece consejos prácticos para optimizar sus diseños para máquinas de fresado, torneado o multieje. Ya sea que sea un ingeniero que elabora componentes aeroespaciales de precisión o un fabricante que racionaliza la producción, estas estrategias le ahorrarán tiempo, dinero y dolores de cabeza. Desde tolerancias hasta opciones de materiales, exploremos cómo preparar sus piezas para la producción.

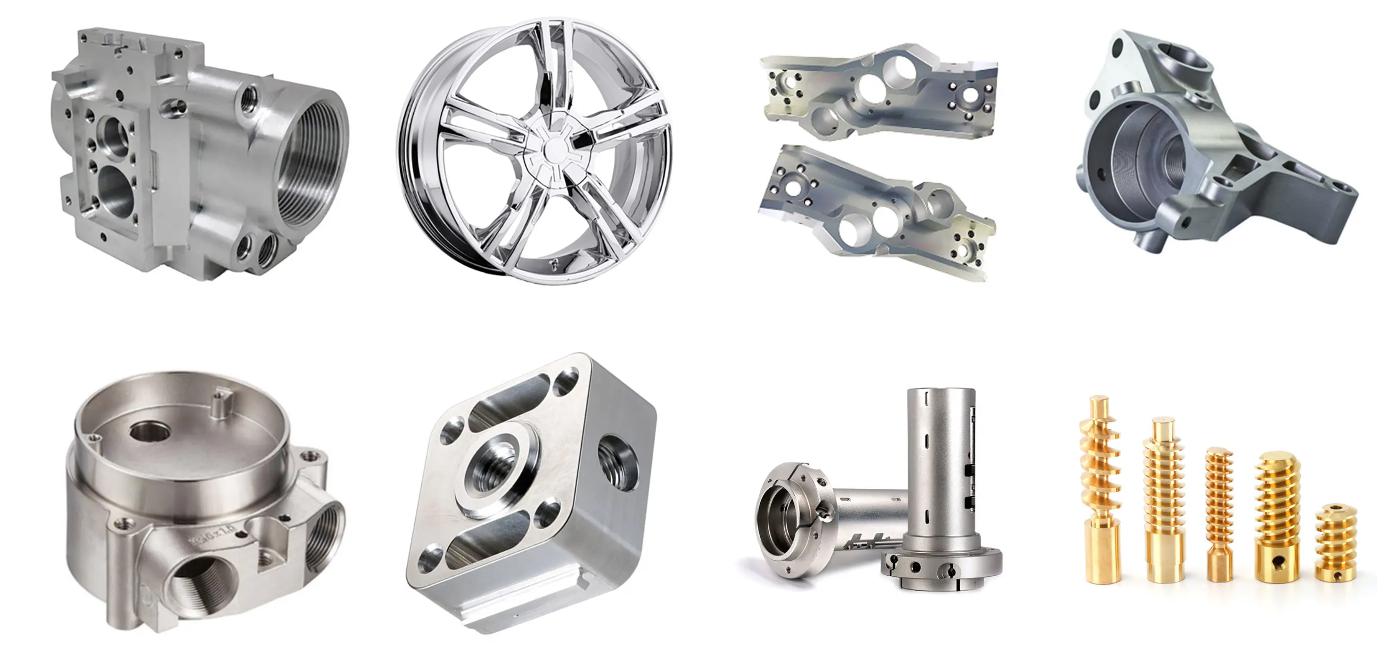

El diseño para la fabricabilidad (DFM) es el arte de diseñar piezas para que su fabricación sea lo más fácil y rentable posible y, al mismo tiempo, cumpla con todos los requisitos funcionales. En el contexto del mecanizado CNC , donde herramientas controladas por computadora tallan metal, plástico o compuestos en formas precisas, DFM significa adaptar su diseño a las realidades de fresadoras, tornos y sistemas multieje.
Sin DFM, corre el riesgo de:
Costos que se disparan: los diseños demasiado complejos aumentan el tiempo de mecanizado y el desgaste de las herramientas.
Retrasos en la producción: las funciones difíciles de mecanizar ralentizan los flujos de trabajo.
Problemas de calidad: las piezas mal diseñadas pueden no superar las tolerancias o las inspecciones.
Al aplicar el diseño a los principios del mecanizado CNC , usted alinea su visión con lo que es práctico en el taller. ¿El resultado? Piezas que cumplen con las especificaciones, se ajustan al presupuesto y llegan a usted más rápido. Piense en DFM como hacer una maleta de manera eficiente: cabe más con menos complicaciones cuando planifica de manera inteligente.
¿Listo para diseñar de forma más inteligente? Estos consejos de DFM sobre mecanizado CNC lo ayudarán a crear piezas que a los maquinistas les encantan y que los presupuestos agradecen. Vamos a desglosarlos:
Pauta: Cumpla con las tolerancias estándar (p. ej., ±0,005' o ±0,125 mm) a menos que sean fundamentales especificaciones más estrictas.
Por qué ayuda: Las tolerancias estrictas, como ±0,001', requieren un mecanizado más lento, herramientas especializadas e inspecciones adicionales, lo que aumenta los costos.
Consejo: Consulte la norma ISO 2768 para conocer las tolerancias generales para equilibrar la precisión y la asequibilidad.
Ejemplo: una placa de montaje con orificios de ±0,005' funciona bien para la mayoría de los ensamblajes; no especifique ±0,001' a menos que sea un ajuste de alta precisión.
Directriz: Evite las esquinas internas afiladas y los contornos complejos siempre que sea posible; utilice filetes o radios (p. ej., 0,5 mm o más).
Por qué ayuda: Las herramientas CNC (como las fresas de mango) son redondas, por lo que las esquinas afiladas exigen procesos más lentos y complicados como la electroerosión, lo que infla los costos.
Consejo: Diseñe cajeras con un radio de esquina de al menos 1/3 de la profundidad (p. ej., radio de 3 mm para una cajera de 9 mm de profundidad).
Ejemplo: una carcasa de caja de cambios con esquinas redondeadas se mecaniza un 20% más rápido que una con bordes cuadrados.
Pauta: seleccione materiales que se adapten a sus necesidades y a su máquina, como el aluminio 6061 para piezas livianas o el acero inoxidable 304 para mayor durabilidad.
Por qué ayuda: Los materiales duros (p. ej., titanio) desgastan las herramientas más rápido, mientras que los blandos (p. ej., latón) cortan suavemente, ahorrando tiempo.
Consejo: verifique las calificaciones de maquinabilidad del material: el aluminio 6061 obtiene una puntuación alta, mientras que el Inconel es más resistente.
Ejemplo: optar por aluminio en lugar de titanio para un prototipo no crítico para reducir costos hasta en un 30%.
Directriz: Diseñe piezas para mecanizarlas en la menor cantidad de configuraciones posible, idealmente una.
Por qué ayuda: Cada configuración (voltear o reposicionar la pieza) agrega tiempo, mano de obra y riesgo de desalineación.
Consejo: Oriente las funciones para que sean accesibles desde uno o dos lados; aproveche el mecanizado de 5 ejes para piezas complejas, si está disponible.
Ejemplo: un soporte con todos los agujeros en una cara se mecaniza de una sola vez, a diferencia de un diseño de múltiples lados que necesita tres configuraciones.
Pauta: Mantenga las paredes con un espesor superior a 0,8 mm (0,03') y las cavidades con una profundidad inferior a 4 veces el diámetro de la herramienta (p. ej., 40 mm para una herramienta de 10 mm).
Por qué ayuda: Las paredes delgadas vibran, con riesgo de rotura, mientras que las cavidades profundas ralentizan el mecanizado y pueden necesitar herramientas especializadas.
Consejo: refuerce las secciones delgadas con nervaduras o aumente el espesor si la resistencia lo permite.
Ejemplo: una pared de 0,5 mm se deformó durante el fresado; golpearlo a 1 mm aseguró la estabilidad.
Pauta: Utilice tamaños de orificios comunes (p. ej., roscas métricas M3, M4) y profundidades de rosca estándar (1,5 veces el diámetro).
Por qué ayuda: Las características estándar reducen los cambios de herramientas y los costos de existencias de herramientas personalizadas.
Consejo: Siga los estándares de rosca ANSI o ISO para lograr compatibilidad universal.
Ejemplo: el uso de roscas M6 en lugar de un macho de 5,5 mm personalizado ahorró $200 en herramientas en un lote de 100 piezas.
Estas pautas hacen que sus diseños sean más sencillos y eficaces, lo que garantiza la optimización de las piezas CNC para lograr eficiencia y calidad.
Incluso los diseñadores experimentados cometen errores. Aquí hay algunos obstáculos que se deben evitar al aplicar el diseño para el mecanizado CNC :
Tolerancias demasiado estrictas: especificar ±0,001' para una superficie no crítica puede duplicar los costos de mecanizado. Solución: reservar tolerancias estrictas solo para superficies de contacto.
Esquinas internas afiladas: obligan a los maquinistas a utilizar métodos lentos y costosos. Solución: agregue un radio de 0,5 a 1 mm a las esquinas.
Voladizos sin soporte: elementos como aletas delgadas y sobresalientes pueden doblarse o romperse. Solución: agregue soportes o rediseñe para lograr estabilidad.
Ignorar las propiedades del material: elegir un material como el titanio para un soporte simple cuesta costos. Solución: Haga coincidir el material con la función (p. ej., aluminio para necesidades de peso ligero).
Diseños complejos de múltiples lados: las piezas que necesitan múltiples giros aumentan el tiempo de configuración. Solución: consolidar características en una o dos caras.
Impacto en el mundo real: Una vez, un cliente diseñó una pieza con paredes de 0,3 mm y tolerancias de ±0,0005'; el mecanizado falló tres veces, lo que costó $5000 en retrabajo. Una revisión de DFM engrosó las paredes a 1 mm y aflojó las tolerancias, lo que redujo los costos en un 40 %.
Evitar estos errores garantiza un diseño CNC rentable y mantiene su proyecto en marcha.
¿Por qué molestarse con DFM? Los beneficios son enormes:
Ahorro de costos: Los diseños simplificados reducen el tiempo de mecanizado y el desgaste de las herramientas. Ejemplo: un soporte aeroespacial optimizado para DFM ahorró un 30 % al reducir las configuraciones.
Producción más rápida: menos configuraciones y funciones estándar aceleran la entrega, a veces en días.
Mayor calidad: los diseños que respetan los límites de mecanizado pasan las inspecciones con menos rechazos.
Mejor colaboración: DFM alinea a los diseñadores y maquinistas, reduciendo los intercambios.
En resumen, las puntas DFM para mecanizado CNC convierten buenas ideas en piezas excelentes, maximizando el valor sin comprometer el rendimiento.
¿Quieres una forma rápida de dominar DFM? Utilice esta lista de verificación antes de enviar su diseño a la tienda:
Tolerancias: ¿Son estándar (±0,005' o ±0,125 mm) para funciones no críticas?
Esquinas: ¿Las esquinas internas tienen radios (p. ej., ≥0,5 mm) para facilitar el mecanizado?
Materiales: ¿El material es mecanizable y rentable (p. ej., aluminio frente a titanio)?
Configuraciones: ¿Se puede mecanizar la pieza en una o dos configuraciones?
Paredes/Cavidades: ¿Las paredes son ≥0,8 mm y las cavidades ≤4x el diámetro de la herramienta?
Características: ¿Los agujeros y roscas son estándar (p. ej., M4, M6, ANSI/ISO)?
Revisión: ¿Ha compartido el diseño con su maquinista para recibir comentarios?
Consejo profesional: la colaboración temprana con su taller de CNC, como el equipo de BOEN Rapid, detecta los problemas antes de que le cuesten. Una revisión rápida de DFM puede ahorrarle miles de retrabajos.
DFM no es estático: está evolucionando con la tecnología:
Herramientas impulsadas por IA: software como Fusion 360 de Autodesk ahora señala problemas de DFM en tiempo real y sugiere soluciones como radios más grandes o menos configuraciones.
Análisis automatizado: el aprendizaje automático predice los desafíos de mecanizado, lo que reduce los errores de diseño hasta en un 20 %.
Gemelos digitales: los modelos virtuales simulan el mecanizado, lo que permite a los diseñadores probar DFM antes de cortar metal.
Estos avances hacen que las mejores prácticas para el diseño CNC sean más accesibles, ayudando incluso a equipos pequeños a crear piezas listas para producción con facilidad.
Dominar las pautas DFM para el mecanizado CNC es como desbloquear un código de trucos para la fabricación. Al optimizar las tolerancias, simplificar las geometrías, elegir materiales inteligentes y estandarizar características, reducirá costos, acelerará la producción y aumentará la calidad. Evite las trampas comunes, como tolerancias estrictas o paredes delgadas, y utilice nuestra lista de verificación para mantener sus diseños nítidos.
