En el acelerado mundo del desarrollo de productos, la creación eficiente de prototipos de alta calidad y piezas de producción de tiradas cortas es primordial. Entre las diversas técnicas de creación rápida de prototipos, la fundición al vacío destaca por sus capacidades únicas. Las principales ventajas de la fundición al vacío incluyen su capacidad para producir piezas de alta fidelidad y muy detalladas con excelentes acabados superficiales que imitan fielmente los componentes moldeados por inyección, lo que la hace ideal para prototipos realistas, pruebas funcionales y tiradas de producción de bajo volumen. Este artículo profundizará en qué es la fundición al vacío, por qué es el método preferido, sus beneficios clave y cómo se compara con otros procesos de fabricación.
¿Cómo se compara la fundición al vacío con otros métodos de creación de prototipos?
¿Qué tipos de materiales se pueden utilizar en la fundición al vacío?
¿Cuáles son las aplicaciones típicas de las piezas fundidas al vacío?

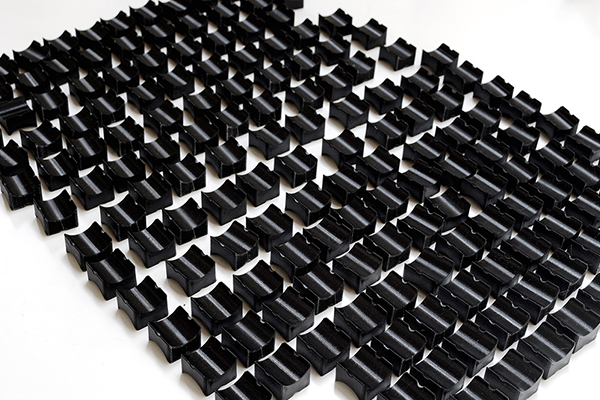

La fundición al vacío, también conocida como duplicación al vacío o fundición de uretano, es una técnica rápida de creación de prototipos y fabricación de bajo volumen que utiliza un vacío para extraer material de fundición líquido (normalmente resinas de poliuretano) en un molde de silicona, lo que da como resultado réplicas muy precisas y detalladas de un modelo maestro original. Este proceso crea piezas de alta calidad y sin burbujas con excelentes acabados superficiales, lo que lo convierte en una opción ideal para prototipos que se parecen mucho a los productos de uso final.
El proceso comienza con un modelo maestro, a menudo creado mediante impresión 3D o mecanizado CNC. Luego se moldea un molde de silicona alrededor de este maestro. Una vez curado, se abre el molde de silicona, se retira el maestro y se vuelven a ensamblar las dos mitades. Dentro de una cámara de vacío, la resina líquida se desgasifica y luego se vierte en el molde de silicona al vacío, asegurándose de que no queden burbujas de aire atrapadas. Después del curado, se retira la pieza y el molde se puede reutilizar durante múltiples ciclos.
Las ventajas clave de la fundición al vacío incluyen su capacidad para producir piezas cosméticamente atractivas de alta precisión con excelentes acabados superficiales, tiempos de respuesta rápidos para lotes pequeños y medianos y la capacidad de simular varios plásticos de grado de producción, lo que la hace muy versátil para la creación de prototipos y pruebas funcionales. Estos beneficios se derivan de la naturaleza precisa del proceso de vacío y la flexibilidad de los moldes de silicona.
Estas son las principales ventajas en detalle:
Alta fidelidad y replicación de detalles: la fundición al vacío puede capturar detalles intrincados y texturas finas del modelo maestro con una precisión excepcional. El vacío garantiza que la resina líquida fluya por cada grieta, produciendo piezas que son réplicas increíblemente fieles.
Excelente acabado superficial: las piezas producidas mediante fundición al vacío a menudo tienen una superficie lisa, casi pulida, directamente desde el molde, lo que reduce significativamente la necesidad de un posprocesamiento extenso. Esto es especialmente beneficioso para prototipos estéticos o modelos de presentación.
Versatilidad y simulación de materiales: se puede utilizar una amplia gama de resinas de poliuretano, lo que permite a los fabricantes simular las propiedades de diversos plásticos de producción, incluidos ABS, PP, PC, materiales similares al caucho e incluso piezas transparentes o coloreadas. Esto es fundamental para las pruebas funcionales en condiciones del mundo real.
Rentable para volúmenes bajos a medianos: para tamaños de lotes que van de 10 a 500 unidades, la fundición al vacío suele ser más rentable que el moldeo por inyección, que tiene altos costos de herramientas, y más económica que la impresión 3D para múltiples piezas idénticas.
Tiempos de entrega rápidos: los moldes de silicona se pueden producir relativamente rápido (días) en comparación con las herramientas duras para moldeo por inyección (semanas a meses). Esto permite una iteración rápida y una entrega rápida de prototipos o tiradas de producción cortas.
Piezas sin burbujas: el ambiente de vacío elimina las burbujas de aire de la resina y dentro del molde, lo que da como resultado piezas sólidas y sin defectos con propiedades mecánicas consistentes y acabados claros donde se desea transparencia.
Capacidades de socavado: Los moldes de silicona son flexibles, lo que permite la creación de piezas con socavados o geometrías complejas que serían difíciles o imposibles de desmoldar con moldes de inyección rígidos sin deslizadores o elevadores complejos.
La fundición al vacío ofrece una posición única entre los métodos de creación de prototipos al proporcionar piezas muy detalladas y estéticamente superiores con capacidades de simulación de materiales, a menudo a un costo menor y una entrega más rápida para volúmenes de rango medio en comparación con el moldeo por inyección, pero con mayor versatilidad de materiales y calidad de superficie que muchas técnicas de impresión 3D. Si bien cada método tiene sus puntos fuertes, la fundición al vacío cierra la brecha entre los prototipos rápidos básicos y las piezas producidas en masa.
Aquí hay una comparación:
La fundición al vacío utiliza principalmente una amplia gama de resinas de poliuretano de dos componentes que curan a temperatura ambiente, lo que permite la simulación de propiedades que se encuentran en termoplásticos de producción comunes como ABS, PP, PC e incluso materiales similares al caucho, lo que la hace muy versátil para diversos requisitos de prototipos. Estas resinas se pueden formular para imitar varios durómetros (niveles de dureza), colores (incluidos los transparentes) y características mecánicas específicas.
Los tipos específicos de resinas utilizadas en la fundición al vacío suelen incluir:
Poliuretanos rígidos: diseñados para imitar ABS, PC, nailon y otros plásticos duros. Ofrecen buena rigidez, resistencia al impacto y estabilidad dimensional.
Poliuretanos flexibles/elastoméricos: formulados para simular caucho o silicona, ofreciendo diversos grados de flexibilidad, elasticidad y resistencia al desgarro (p. ej., dureza Shore A de 30A a 90A).
Poliuretanos transparentes: Se utilizan para producir piezas transparentes, simulando acrílico o policarbonato. A menudo requieren un pulido posterior cuidadoso para lograr claridad óptica.
Poliuretanos de alta temperatura: diseñados para soportar temperaturas más altas, útiles para probar piezas que estarán expuestas al calor.
Poliuretanos rellenos: resinas mezcladas con rellenos (p. ej., vidrio, fibra de carbono, polvo de aluminio) para mejorar propiedades específicas como resistencia, rigidez o conductividad térmica, imitando los plásticos de ingeniería.
Esta amplia compatibilidad de materiales permite a los diseñadores e ingenieros crear prototipos que no solo se parecen al producto final sino que también se comportan como él, lo que facilita pruebas funcionales más precisas y comentarios de los usuarios.
Las piezas fundidas al vacío se utilizan normalmente para una amplia gama de aplicaciones que requieren prototipos de alta fidelidad con una estética y propiedades de materiales excelentes que simulen los plásticos de producción, incluidas pruebas funcionales, muestras de marketing y ventas, estudios ergonómicos, prototipos de dispositivos médicos y piezas de uso final de bajo volumen. Su capacidad para replicar detalles finos y lograr acabados superficiales superiores los hace invaluables en múltiples industrias.
Las aplicaciones comunes incluyen:
Prototipos funcionales: se utilizan para pruebas integrales de forma, ajuste y función, especialmente cuando se simulan propiedades plásticas específicas como resistencia al impacto, flexibilidad o rigidez.
Validación de diseño y estudios ergonómicos: creación de modelos altamente realistas para revisión de diseño, pruebas de usuario y evaluación de la ergonomía antes de comprometerse con costosas herramientas duras.
Muestras de marketing y ventas: producción de muestras cosméticamente perfectas para ferias comerciales, reuniones de inversores o lanzamientos iniciales de productos, proporcionando una representación tangible del producto final.
Prototipos de dispositivos médicos: fabricación de prototipos detallados, a menudo complejos, para dispositivos médicos, herramientas quirúrgicas o modelos anatómicos, donde la estética y la sensación del material son fundamentales para la aprobación regulatoria y la aceptación del usuario.

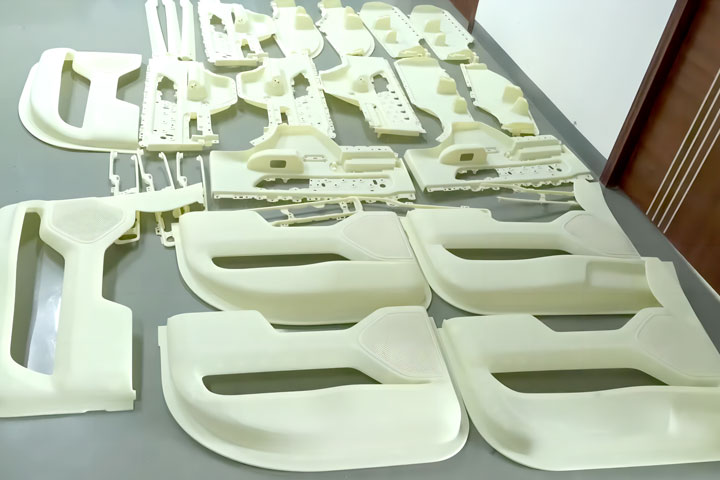

Prototipos automotrices: creación de componentes interiores, tableros, cubiertas de luces o piezas debajo del capó para evaluación estética y pruebas funcionales limitadas.
Creación de prototipos de productos de consumo: desarrollo de prototipos realistas para carcasas electrónicas, electrodomésticos, juguetes y artículos deportivos para evaluar el diseño y la experiencia del usuario.
Ejecuciones de producción de bajo volumen: para productos especializados o nichos de mercado donde la demanda es demasiado baja para justificar herramientas de moldeo por inyección, la fundición al vacío ofrece una solución viable para producir cantidades limitadas de piezas de uso final.
Piezas y lentes transparentes: producción de componentes transparentes o translúcidos donde la claridad óptica es importante, como tubos de luz, lentes o pantallas.
La fundición al vacío ha consolidado su posición como un puente invaluable entre el diseño conceptual y la producción en masa en el panorama de la creación rápida de prototipos. Sus distintivas ventajas, que incluyen alta fidelidad, excelente acabado superficial, capacidades de simulación de materiales y rentabilidad para volúmenes bajos a medianos, la convierten en una herramienta indispensable para ingenieros y diseñadores. Al permitir la creación de prototipos que reflejan fielmente las piezas de producción finales tanto en apariencia como en función, la fundición al vacío reduce significativamente los riesgos del proceso de desarrollo de productos, acelera el tiempo de comercialización y facilita una validación crucial antes de una inversión a gran escala. Dominar la aplicación de la fundición al vacío significa abrir un camino hacia prototipos más realistas y una fabricación eficiente de bajo volumen.
